高柔性電纜添加屏蔽有什么意義？我們都知道屏蔽電纜和不帶屏蔽的電纜還是有很大的差別，很明顯的帶屏蔽抗信號干擾的效果更好，那么在柔性電纜中屏蔽有什么好處？下面小編就一起詳細了解這問題。

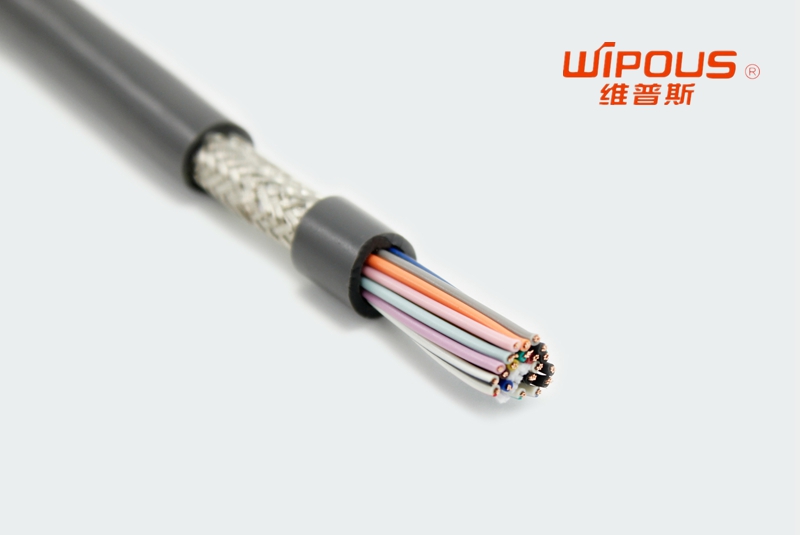

屏蔽電纜是在電纜周圍屏蔽絕緣來減少電磁干擾(EMI)的一種特殊電纜，可以使外界電磁輻射及磁場輻射直接入地而對內層電線不產生干擾。一般的屏蔽電纜的屏蔽層由鍍錫銅編織成網狀，覆蓋著導體絕緣形成屏蔽，外界的頻率較高的電磁場在穿過屏蔽層時，會產生渦流而損耗掉，從而起到抗干擾的作用，保證電纜中信號安全穩定地傳輸。
有兩層屏蔽層的屏蔽電纜也叫雙屏蔽電纜，網狀編織層是防磁場輻射的，一般使用鍍錫銅作為編織材料;鋁箔層是用來防電磁輻射的。更重要的是必須將屏蔽層完全良好地接地，這樣才能把干擾電流有效地導入大地。
屏蔽對柔性電纜的意義需要由EMC電磁兼容性說起。例如對于是信號電纜或控制電纜，上面走的都是弱電信號，而弱電信號是很容易受到干擾的，所以，多數情況下信號電纜或控制電纜都是帶屏蔽的;但也有少數情況，信號電纜或控制電纜不用屏蔽的，那得有一個條件：就是附近的電磁環境很“干凈”。
很多人都認為動力電纜不需要屏蔽。對于動力電纜來說，因為上面走的是強電流，是不怕干擾的，所以對于動力電纜本身來講，它是不需要屏蔽的，但是如果動力電纜現場周圍分布著對電磁敏感的設備或組件，那么就應該選用屏蔽動力電纜，它的目的是為了防止動力電纜工作時把電磁輻射出去而干擾周圍其它設備或組件。
屏蔽電纜的屏蔽層接地
屏蔽層接地通常采用兩種方式來處理：屏蔽層單端接地和屏蔽層雙端接地。 ① 屏蔽層單端接地是在屏蔽電纜的一端將金屬屏蔽層直接接地，另一端不接地或通過保護接地。 在屏蔽層單端接地情況下，非接地端的金屬屏蔽層對地之間有感應電壓存在，感應電壓與電纜的長度成正比，但屏蔽層無電勢環流通過。單端接地就是利用抑制電勢電位差達到消除電磁干擾的目的。 這種接地方式適合長度較短的線路，電纜長度所對應的感應電壓不能超過安全電壓。靜電感應電壓的存在將影響電路信號的穩定，有時可能會形成天線效應。 ② 雙端接地是將屏蔽電纜的金屬屏蔽層的兩端均連接接地。
線纜帶屏蔽的目的
屏蔽是為了保證在有電磁干擾環境下系統的傳輸性能，這里的抗干擾性應包括兩個方面，即抵御外來電磁干擾的能力以及系統本身向外輻射電磁干擾的能力。理論上講，在線纜和連接件外表包上一層金屬材料屏蔽層，可以有效地濾除不必要的電磁波(這也是絕大多數屏蔽系統采用的方法)，然而，這種方法的有效程度到底如何呢?對于屏蔽系統而言，單單有了一層金屬屏蔽層是不夠的，更重要的是必須將屏蔽層完全良好地接地，這樣才能把干擾電流有效地導入大地。但是，實際施工時，屏蔽系統存在一些不可忽視的困難：由于屏蔽系統對接地的苛刻要求，極容易造成接地不良，比如接地電阻過大、接地電位不均衡等，這樣在傳輸系統的某兩點間便會產生電位差，進而產生金屬屏蔽層上的電流，造成屏蔽層不連續，破壞其完整性。這時，屏蔽層本身已經成為一個最大的干擾源，因而導致其性能反而遠不如非屏蔽系統。屏蔽線在高頻傳輸時，需要兩端接地，這樣更有可能在屏蔽層上產生電位差。由此可見，屏蔽系統本身的要求，恰恰構成保證其性能的最大障礙.一個完整的屏蔽系統要求處處屏蔽，一旦有任何一點的屏蔽不能滿足要求，都勢必會影響到系統的整體傳輸性能?？墒?，市場上還很少有網絡集線器或計算機本身擁有屏蔽支持，所以很難實現整個傳輸鏈路的屏蔽。
