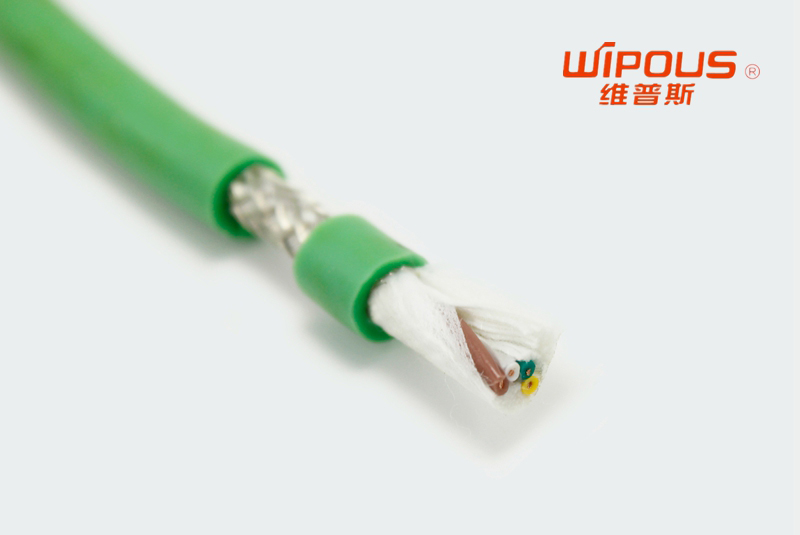

控制電纜結構組成：多層絕緣層，PP填料和非磁性鋼屏蔽鎧裝層。控制電纜的銅導線被聚氯乙烯絕緣層包裹，并且PP填料被填充在PP包裹物中。在該層和PVC絕緣層之間，在PP包裹層的外層上布置非磁性鋼屏蔽鎧裝層，并且用PVC護套層包裹非磁性鋼屏蔽鎧裝層。控制電纜與傳統的電纜相比，控制電纜的工序少，生產效率高，可以連續生產。控制電纜可以屏蔽外部干擾，而且還可以保護鎧裝，保護內部絕緣芯。
控制電纜的作用：
在控制電纜上增加鎧裝層的目的不僅是為了提高抗拉強度，抗壓強度和其他機械保護作用，以延長使用壽命，而且還通過屏蔽保護來提高電纜的抗干擾性能。
控制電纜鎧裝常用材料有鋼帶，鋼絲，鋁帶，鋁管等，其中應用廣泛份是鋼帶和鋼絲，因為鋼帶和鋼絲不僅價格優惠而且質量好，具有較高的磁導率，具有良好的磁屏蔽效果，可用于抗低頻干擾，在安裝中不需要通過管道，可以使鎧裝電纜直接埋入并鋪設。
控制電纜機械保護層可增加電纜的機械輕度和耐腐蝕性能，廣泛用于電纜的所有結構。控制電纜的特使設計，使其適用于容易受到機械損壞和腐蝕的區域。控制電纜鋪設方式多樣化，可以在多巖石的地區鋪設。
較流行的控制電纜也是埋線和電纜。控制電纜加鎧裝層可以增強抗拉強度，抗壓強度和其他機械保護，以延長使用壽命。鎧裝電纜具有抗外力性能，也可以防止老鼠咬壞，不會通過鎧裝引起動力傳輸問題，鎧裝的彎曲半徑應較大，鎧裝層可以接地以保護電纜。
控制電纜的使用特性：
控制電纜應用于監視電路和保護電路。規定交流額定電壓Uo/U為0.6/1kV及以下。
控制電纜額定電壓Uo/U：450/750V，0.6/1kV。
控制電纜工作溫度：普通型工作溫度不超過70℃：交聯聚乙烯的工作溫度不超過90℃。
控制電纜彎曲半徑小：非鎧裝電纜應不小于電纜外徑的6倍；鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍；具有屏蔽結構的撓性電纜應不小于電纜外徑的6倍。
